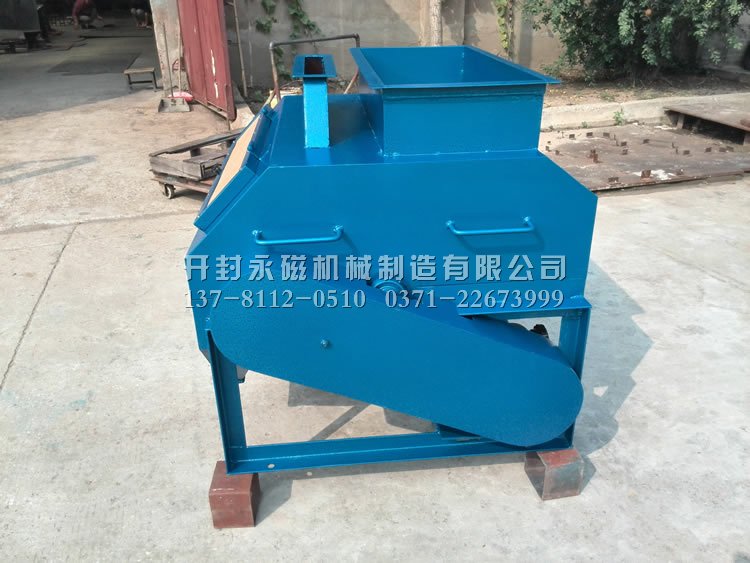

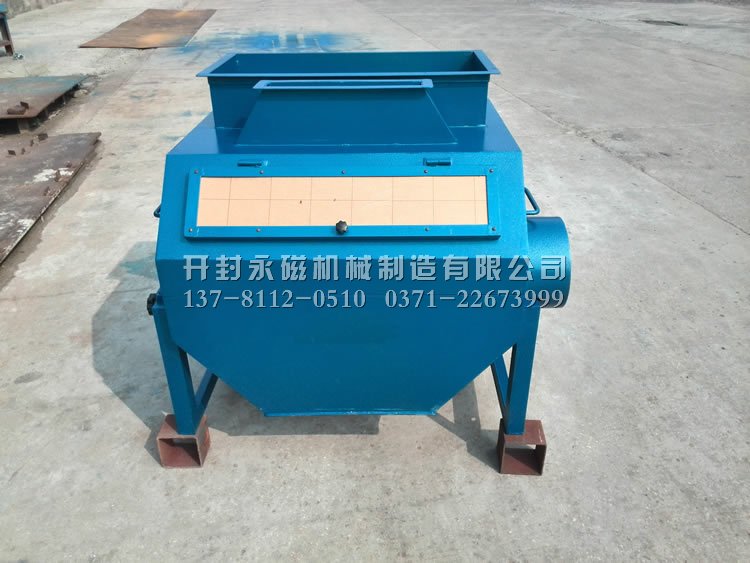

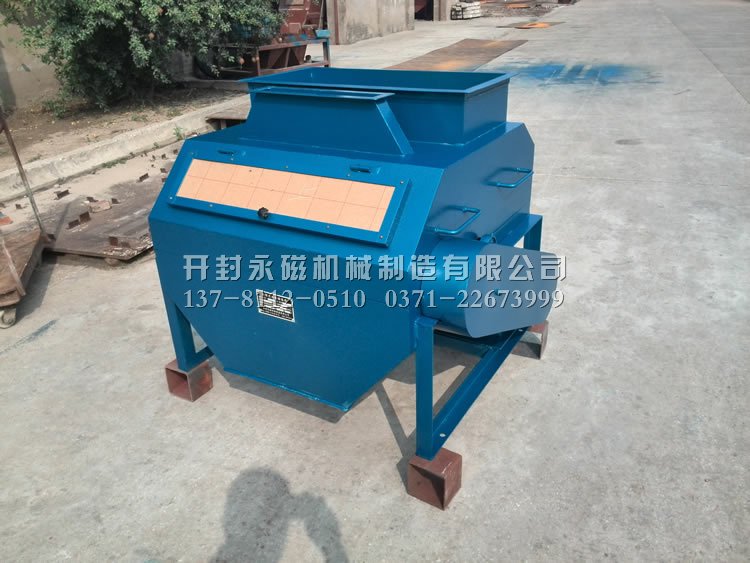

kcxy-G-60型强磁磁选机

kcxy-G-60型强磁磁选机

一、机器的基本参数

1. 磁辊的有效长度： 600mm

2. 磁辊直径：100mm

3. 磁辊转数：40—200r/min可调

4. 磁辊表面**磁感应强度：12000（GS）

5. 处理物料粒度：0.5—20mm

6. 生产率：0.5—1.5t

7. 无级调速电机型号及功率：SPT 0.75—53A  380V

8. 给料机型号及功率：CZV5、0.15KW  220V

9. 机器外形尺寸（长×宽×高）：925×920×1150mm

10. 机器总重约：200kg

二、机器的主要用途

该设备主要用于各种稀有、有色金属、非金属矿和磨料、化工材料、制药、建材、陶瓷等行业的物料除铁提纯，如刚玉、氮化硅、石榴石、耐火材料、长石、石英水晶、锆英砂等物料的深加工。

三、机器的工作原理及主要结构特点

1. 机器的工作原理：

该机针对弱磁性物质在磁场区所受磁力小，位移能力差的实质，采用超强磁感应强度，使弱磁性物质进入分选区处于一种不稳定的翻滚位移状态，另外在物料进入分选区前，先由磁滚筒进行分选，然后尽可能性使物料均匀分布于传送带表面，使其得到磁场的有效作用，这样当被选物料进入分选区后，磁性物质随传送带被磁辊带离非磁性物流被提取出来，非磁性物质受惯性作用进入磁选区便被抛离，从而使磁性物和非磁性物分开达到除铁提纯效果，整个过程连续进行自动分离。

2. 主要结构特点：

该机由机架、机壳、料仓、下料调整机构、永磁滚筒、永磁辊、被动辊、传送带、无级变速传动装置、振动给料机等组成，结构紧凑，体积小，重量轻，耗电少，节省能源。该机采用振动给料机喂料，给料均匀，给料多少可调，无级变速可根据物料粒度大小调整磁辊转速，粒度大转速小，粒度小则转速高，达到**效果。

根据物料品位调整分料板的开口大小，可提高选料精度。开口大，精度高。后出料口是铁磁性物质出口。

四、机器的安装、试车、调整及维护

1. 运输、安装

运输中不可倒置，避免过强振动，按需要可装于混凝土基础上或金属构架上。电机应保护性接地。

2. 试车调整

（1） 试车前检查电气接线是否正确，磁辊方向是否正确，机器各转运部位是否有阻碍。

（2） 根据产量、精度要求、粒料大小调整给料机的给料速度调整料仓给料口的宽度，适应产量和质量的要求。

（3） 根据粒度大小调整无级变速装置，粒度大应慢，停车时不得调整转速。

（4） 根据精度要求调整分粉板的开口，精度高则开口大。

3.  维护保养

（1） 大件铁物质不得靠近磁辊。

（2） 无级变速机要定期加油。

（3） 轴承应定期加注润滑油。

（4） 不要在过分潮湿的地方使用。

（5） 传送带我厂供应。
